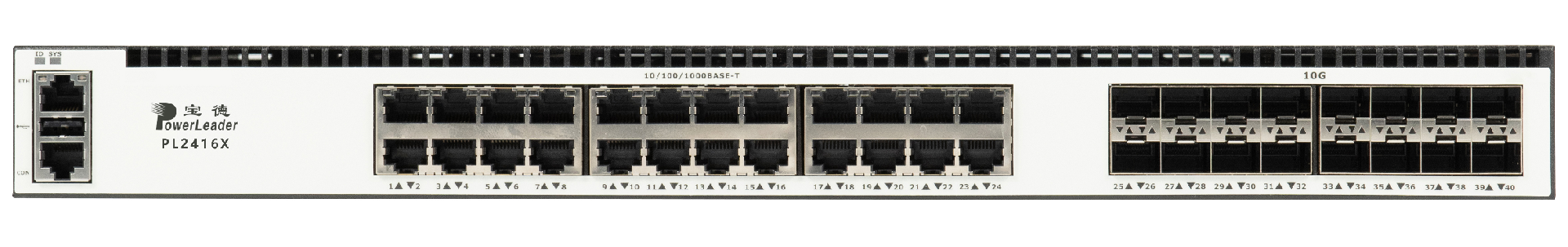

    寶德PL2416X萬兆以太網交換機

    寶德PL2416X以太網交換機是寶德推出的新一代大容量、多速率端口的萬兆以太網交換機產品。該產品是基于國產自主研發的第五代以太網交換芯片CTC7148構建的高性能10GbE交換機，旨在滿足下一代企業網、數據中心、城域網和超融合等多種應用場合需求。PL2416X搭載了完整的系統軟件，支持全面的協議和應用程序，以方便快速的部署和管理各種網絡(luò )。該產品采用業界領先的硬件平臺，支持虛擬化技術和豐富的數據中心特性，在1U高度的設備上提供16個10GbE接口和24個支持多速率的Base-T接口，以解決在大量的超融合場景中服務器網卡接口類型、數量多，配置復雜等問題。

    功能特性

    寶德PL2416X以太網交換機是寶德推出的新一代大容量、多速率端口的萬兆以太網交換機產品。該產品是基于國產自主研發的第五代以太網交換芯片CTC7148構建的高性能10GbE交換機，旨在滿足下一代企業網、數據中心、城域網和超融合等多種應用場合需求。PL2416X搭載了完整的系統軟件，支持全面的協議和應用程序，以方便快速的部署和管理各種網絡(luò )。該產品采用業界領先的硬件平臺，支持虛擬化技術和豐富的數據中心特性，在1U高度的設備上提供16個10GbE接口和24個支持多速率的Base-T接口，以解決在大量的超融合場景中服務器網卡接口類型、數量多，配置復雜等問題。


    應用環境
    采用運營商級、高性能以太網核心交換芯片

    PL2416X路由交換機，采用國產第五代運營商級、高性能以太網核心交換芯片CTC7148，可滿足城域網、企業網、數據中心、超融合等應用的需求。

    單片核心交換ASIC的交換容量高達368Gbps，該芯片支持以下主要特性：完整的IPv4/IPv6協議棧，并支持多種IPv4/IPv6隧道技術；數據中心DCB特性（PFC/ECN/ETS）；在服務質量方面，基于硬件的豐富和完善的OAM機（802.1ag/Y.1731/CFM/EFM）；小于50ms的快速保護切換（APS）。

    綠色節能的系統設計

    采用可調速風扇，可根據外部環境溫度高低，自動調節風扇轉速，以節省能源。

    能夠根據端口的業務流量大小，來調整實際功耗，盡可能節省能源。

    可靈活配置的轉發表項滿足不同業務部署場景

    靈活的表項管理技術FTMTM，用戶可以根據不同的應用場景需求，調整各個硬件發表項的大小。PL2416X最大支持39K MAC地址表或8K IP路由表。

    智能以太網OAM:完整的故障管理和性能保證

    基于IEEE802.1ag和ITU-T Y.1731協議的端到端OAM，使得以太網服務供應商能夠主動監控他們的業務，測量端到端的性能并保證客戶得到符合簽約SLA水平的業務。

    故障管理包括CCM / LTM / LBM，性能測量包括測量幀時延和幀時延的變化。

    PL2416X交換機還可以根據802.3ah標準進行單段鏈路檢測、遠程管理和故障指示，包括遠端環回、宕機留言和MIB參數回傳。

    數據中心DCB特性

    對于數據中心應用，PL2416X交換機也提供了有利支撐，如優先級的流量控制（PFC），顯式擁塞通知（ECN），以及數據中心的TCP。MLAG和OVERLAY在數據中心網絡(luò )TOR交換機上也是很好的選用特性。同時PL2416X也支持開放的API接口以實現SDN。

    高可靠性

    硬件方面

    現場可插拔模塊化電源

    模塊化電源模塊，支持AC/DC 1+1備份

    風扇支持N +1備份

    風扇支持智能調速

    系統對芯片組的溫度、電源與風扇的狀態進行實時監控

    軟件方面

    支持LACP, ECMP, VRRP, VARP, STP/RSTP/MSTP, Smart Link, BFD,ERPS,G.8031/G.8032和load-balancing.

    Sysmon功能可以檢測CPU狀態并在軟件出錯的前提下自我采取保護措施

    出色的QoS管理

    PL2416X路由交換機為每個端口提供了13個（8個單播隊列+4個組播隊列+1個鏡像隊列）硬件隊列。支持多階調度（WDRR，SP）和Tail Drop/WRED等擁塞保護機制。并且運用了靈活的隊列調整算法來實現針對隊列或者針對端口的流量整形。

    入口和出口方向的策略管理都提供了以64Kbps為單位的帶寬監測。支持srTCM(單速率三色標記)和trTCM（雙速率三色標記）。

    三網合一服務支持與帶寬保證的高品質應用

    PL2416X路由交換機為三重播放服務提供了高帶寬，如IPTV，視頻監控。內置的QoS功能和靈活的隊列技術保障高品質的服務。

    豐富的組播協議集（IGMP偵聽，IGMP V1/V2，PIM-SM）支持2K組播組，1K物理復制，每組4K邏輯復制。采用CentecOS軟件，IPTV業務和組播時延的有效控制完全可以支持。

    全面的網絡(luò )安全策略

    PL2416X路由交換機支持用戶級、交換機級和網絡(luò )級的安全控制。

    基本的IPv4 / IPv6 / MAC ACL可以分別過濾IPv4 / IPv6/non-IP報文，并且，額外提供擴展的IPv4 / IPv6 ACL可以在一個規則內同時匹配報文的二、三、四層信息。以上ACL均可以應用到物理端口、VLAN、端口組和VLAN組上，端口組或VLAN組內的成員共享一套ACL規則，可以節省TCAM資源。

    ARP檢測和IP源防護功能，防止網絡(luò )遭受惡意ARP攻擊。 提供CPU流量保護、風暴控制功能，優化CPU負載功能。集中式的802.1x認證，禁止非法用戶訪問網絡(luò )。


    技術規格

    產品名稱

    PL2416X

    交換容量

    368Gbps

    轉發能力

    273.8Mpps

    時延

    <=617ns

    VLAN

    4K

    物理尺寸（W×D×H）

    4.36 x 44.0 x 35.0cm

    10GbE光口數（SFP+）

    16

    10/100/1000 Base-T端口

    24

    串口

    一個RJ45類型串口，位于前面板左側

    管理接口

    一個RJ45帶外管理口，位于前面板左側

    USB接口

    1個標準的USB口(Type-A)，位于前面板左側

    電源

    AC：100~240V，50/60Hz；標配1+1冗余電源

    功耗

    55W/70W

    工作環境

    0 to 45 oC

    技術亮點

    1. 標準的1RU盒式解決方案

    2. 支持Cut-Through轉發模式，固定傳輸延遲

    3. 較低的系統功耗

    4. 支持完整的L2/L3/Data Center特性

    5. 支持NVGRE/ VXLAN/ GENEVE，支持無任何限制的Tunnel Routing & Bridging

    6. 靈活的表項管理技術，可以根據MAC/IP/Data Center的表項需求大小靈活分配

    7. 支持多達64K MAC和24K IP路由表項

    8. RJ45控制端口，帶外RJ45 Eth管理端口

    9. 所有物理端口支持直接配置為三層路由端口，不借助于vlan interface

    10. 支持RoCE功能，支持RDMA應用

    Layer 2特性

    1. 支持多達64K MAC轉發表項

    2. 支持Jumbo Frames（9600 Bytes）

    3. 802.1d STP協議、802.1w RSTP協議、802.1s MSTP協議、802.1ab LLDP協議

    4. 基于802.3x流控制、風暴控制

    5. 基于端口的MAC限制/端口速率限制

    6. 802.1Q VLAN (最大4094 VID)

    7. 私有VLANs、基于Port/MAC的VLAN

    8. 802.1ad Q-in-Q、802.3ad Link Aggregation/LACP

    9. 跨設備Link Aggregation (MLAG)

    Layer 3特性

    1. 支持多達24K IPv4路由

    2. 支持IPv4，ICMP，ARP

    3. VRF、RIP v1/v2、OSPF、BGP、VRRP

    4. 64-way等價路由(ECMP)

    5. 虛擬ARP (VARP)

    組播特性

    1. IGMP v1/v2/v3 snooping/ IGMP

    2. IGMP Fast Leave & Static Join/ IGMP proxy

    高級城域網Metro特性

    1. ERPS（以太網保護切換，允許容錯網絡(luò )拓撲）

    2. 支持ITU-T G.8031/Y.1342 ELPS協議

    3. 支持ITU-T G.8032/Y.1344 ERPS協議

    4. 以太網OAM: IEEE 802.1ag/Y.1731

    5. 支持Link OAM IEEE802.1ah (EFM)

    數據中心DCB特性

    1. 數據中心TCP、流優先級控制(PFC)

    2. 數據中心橋接擴展(DCBX)

    3. NVGRE, VXLAN, GENEVE

    4. 開放的API接口，實現SDN

    QoS特性

    1. 每個端口支持高達8個單播queue, 4個組播隊列和1個SPAN隊列

    2. 支持嚴格的優先級隊列

    3. 基于802.1p優先級分類

    4. 基于DSCP的分類和重標記

    5. 出口速率整形/ WRR

    6. 流量管理、速率限制

    安全特性

    1. 基于端口和基于MAC的802.1x認證

    2. 支持端口MacSec硬件加密功能

    3. 支持標準的和擴展的ACL.

    4. 端口MAC綁定，端口隔離，私有VLAN，MAC安全性和MAC過濾

    5. 抵御DoS攻擊和支持CPU流量保護

    6. 支持 RADIUS、TACACS+

    7. COPP(Control Plane Protect)

    8. 支持SPAN、RSPAN,支持CPU抓包功能

    網絡(luò )虛擬化

    1.  支持VxLAN/GRE/GENEVE隧道= 8192

    2.  支持VNI =2000

    3.  支持VTEPPeer=1024

    高級監控

    1. CPU mirror鏡像分析

    2. 大象流量檢測（EFD）

    3. 支持基于大象流檢測的粗粒度DDoS檢測

    4. 動態延時監測與分析

    5. 動態緩存利用率與分析

    6. 突發流監測與分析

    7. 支持監控交換機buffer利用率

    8. 支持監控交換機報文latency

    9. 支持ACL過濾vxlan/nvgre內層報文

    管理

    1. SmartConfig

    2. 100/1000管理端口、RS-232串行端口、USB端口

    3. 遠程登錄和SSHv1/v2、WEB UI

    4. AAA

    5. 支持TFTP/FTP、支持SNMPv1/v2/v3

    6. 支持系統日志

    7. 基于角色的訪問控制

    8. 行業標準CLI

    9. 藍色LED信號燈系統標識



    服務及支持

    寶德計算機系統股份有限公司提供全國聯保，由分布在全國各地寶德專業售后服務網點提供“一站式”服務響應與支持。

    - 3年有限現場保修以及現場支持服務

    - 4008-870-872熱線響應和支持

    欲了解更多信息：請訪問：http://www.ambitopv.com

    通信地址：深圳市龍華新區清祥路1號寶能科技園7棟B座16樓


    寶德計算機系統股份有限公司保留對產品規格或其他產品信息（包含但不限于產品重量，外觀，尺寸或其他物理因素）不經通知予以更改的權利；本文中所提到的信息，如因產品升級或其他原因而導致的變更，恕不另行通知。本文中所涉及的產品圖片均以產品實物為準。
